不同類型貼片功率電感分別具有怎樣特點？
2018-08-03 11:54:45
貼片功率電感按適用環境不同分為以下幾種類型，疊層片式電感、陶瓷貼片繞線電感、大功率電感。下面由蘇州谷景電子詳細說明每個類型貼片功率電感的特點。
1.疊層片式電感
貼片疊層電感從空間上來講體積非常的小，有利于電路向小型化發展，由于磁路封閉，不會對周圍的元器件造成干擾，同時自身也不會受到臨近元件干擾。貼片疊層電感的優點包括穩定性較高，高溫耐熱性強，可焊性好，形狀規則，有利于全自動化生產等等，不足的是成本比較高，做不了大電感量，合格率低。

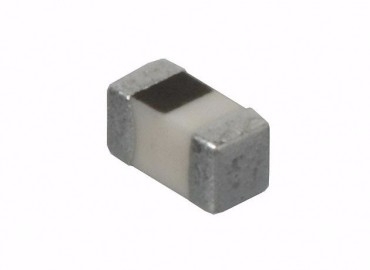

2.陶瓷貼片繞線電感
陶瓷貼片繞線電感具有，大電感量，電感量精度高，Q值大的特點，允許通過的電流大，制作簡單，成本低。體積較大，不適合電路小型化生產，陶瓷為芯的貼片繞線電感能夠保持穩定的Q值，在高頻電路中應用較為廣泛

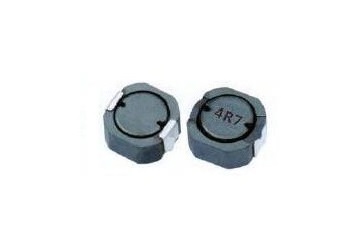

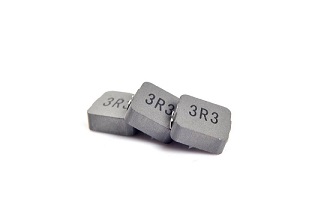

3.大電流功率電感器
表面平整適合便面貼裝，具有高Q值，低阻抗的特點；低漏磁，低電阻，耐大電流特點；生產編帶包裝，適合自動化裝配，相比其他電感，大電流功率電感電感量偏大，體積小，容易安裝。
